Uma Máquina de tubos VPT1200 preparada para a fabricação de múltiplos pré-moldados de concreto de alta qualidade, combinando vibração e compressão hidráulica. Tem um amplo campo de aplicação, produz tubos MF armados ou não armados e meio fio. Diâmetro e comprimento máximo do tubo MF de 200 mm até 1.200 mm x 1000 mm. É um equipamento de desenho simples e confiável, que com baixo investimento se obtêm uma alta taxa de retorno.

Desenho simples e confiável
Construída em perfis de aço reforçadas, apresenta um desenho simplificado, para minimizar o espaço ocupado e facilitar a extração dos tubos. A maquina é de fácil manuseio com o mínimo de peças em movimento, o circuito hidráulico foi projetado com três pistões, onde se movimenta um por vez de acordo com a sua função. Um conjunto de vibradores para os moldes de 200, 300, 400, 500 e 600mm e um conjunto de vibradores para os moldes de 700, 800, 1000 e 1200mm fixas no molde exterior. No bloco hidráulico, com os comandos manuais se controla todos os movimentos para a fabricação de tubos. O molde exterior com o núcleo forma durante o processo de fabricação parte integrante da máquina. Somente o tubo fresco com seu anel de base é transportado para a zona de curado.

Tubos de concreto de alta qualidade
As peças de concreto são produzidas associando dois fatores de grande importância, Sistema de vibração de alta freqüência aplicado diretamente aos moldes exteriores e pressão hidráulica exercida sobre o concreto para obter um acabamento de qualidade no tubo. Isto assegura a excelente compactação do concreto garantindo grande resistência à ruptura e impermeabilidade, cumprindo normas internacionais.

Flexibilidade e economia
Com três funcionários se pode fazer todo o ciclo de fabricação. Numa necessidade de aumento de produção se pode trabalhar mais funcionários. A maquina foi projetado com baixo custo de desgaste e manutenção, obtendo-se um resultado favorável de produção com fácil acesso na troca das formas e acessórios.

Instalação

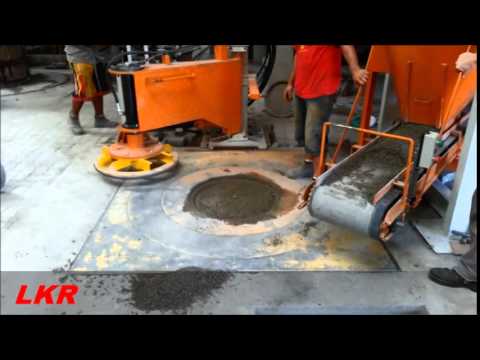

A máquina esta montada abaixo do nível do piso a qual está coberta por uma placa de aço ao nível do solo. Só o quadro de comando e o prensador estão sobre o nível do solo. As vantagens que se obtêm são notórias: Ocupa somente uma pequena área coberta. A máquina está bem protegida contra o pó e outros eventuais danos. Diminui o ruído o qual é inerente a toda máquina vibratória. Controle simples e de fácil operação no momento da produção. Caso não disponha de silo alimentador, o mesmo poderá ser feito manualmente.

Possibilidade de produção
Em pouco tempo de troca uma forma, significa que a máquina pode adaptar-se rapidamente para fabricar outros diâmetros de tubos ou outros produtos de concreto com facilidade e rapidez. Inclui: Unidade hidráulica com comando manual, bomba e motor de 12,5 CV. Quadro de comando elétrico. Dois conjuntos de vibradores para as formas de 200 à 600 e 800 à 1200mm.

Equipamentos complementares

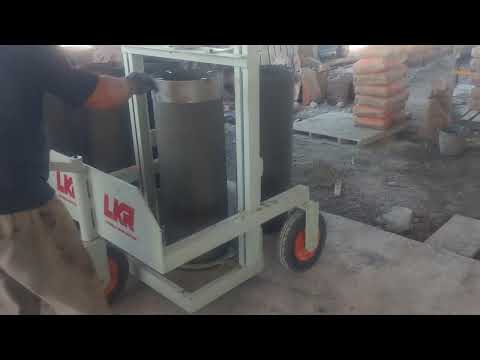

Silo para concreto com esteira alimentadora das formas Carro para transporte de meio fio e tubos Ø 200 a 600 mm Carro para transporte de tubos Ø 700 a 1200 mm Esteira transportadora de concreto para abastecer o silo pelo misturador. FORMAS Uma forma completa para a fabricação de tubos armados ou não armados acompanha os seguintes itens: Molde externo de uma só peça para desmolde por deslizamento. Construído em chapa de aço, reforços circulares e perfis largos de ferro onde se fixam os vibradores externos. Molde interno de uma peça para desmolde por deslizamento. Construído em chapa de aço. Anel prensador para o fechamento e acabamento do tubo.

Modelos de formas
Uma forma MF completa 200 x 1000 mm
Uma forma MF completa 300 x 1000 mm
Uma forma MF completa 400 x 1000 mm
Uma forma MF completa 500 x 1000 mm
Uma forma MF completa 600 x 1000 mm
Uma forma MF completa 800 x 1000 mm
Uma forma MF completa 1000 x 1000 mm
Uma forma MF completa 1200 x 1000 mm

Uma forma completa para a fabricação simultânea de 2 meio fios (guias) por ciclo de 120 x 300 x 1000 mm com os seguintes itens: Molde externo de uma só peça para desmolde por deslizamento. Construído em chapa de aço, reforços circulares e perfis de ferro onde se fixam os vibradores externos.

Tampa superior de fechamento e prensado.

Divisória interna das 2 guias
